fallas tipicas de una impresora laser

fallas:

Manchado de Tinta:

La impresora debe ser limpiada ya que puede tener tinta regada.

El cartucho de tinta puede estar sucio o dañado, debe limpiarlo y si esta dañado proceder cambiarlo.

Colocación errónea del papel.

Líneas Verticales en la Impresión:

El cartucho de tinta puede estar dañado, remplácelo

La Impresora necesita ser limpiada.

Remplazar el elemento calefactor.

Líneas Horizontales en la Impresión

El cartucho de tinta puede no estar puesto correctamente quítelo y vuelva a colocarlo.

El cartucho puede estar defectuoso cámbielo.

Si la impresora sigue con problemas proceda a limpiarla.

Remplazar el cabezal de tinta.

Defectos Repetitivos:

El cartucho puede estar dañado haciendo que en todas las impresiones haga repetitivos errores.

Líneas Blancas Verticales:

La Impresora Necesita Limpieza

Caracteres Hueco:

Si esta utilizando transparencia en las letras intente utilizar otra transparencia. La transparencia es utilizada para minimizar la letra y en algunas ocasiones es normal.
Puede que este imprimiendo por el lado incorrecto del papel voltéelo y colóquelo de nuevo.

Dispersión en el Fond:

Mirar el entorno para saber si hay humedad en el ambiente o no.

Puede que este sucia la impresora y le deje manchas a las letras

Pagina en Negro:

Puede que el cartucho de tinta no este instalado correctamente, desinstalar y volver a instalar.

Pueden haber altos voltajes en los pines del cabezal de tinta.

Remplazar el escáner del láser.

Manchas Blancas en las Letras:

Puede haber mucho papel cargado en la impresora y esto hace que se imprima mal no deben haber mas de 100 hojas cargadas.

Limpiar los Rodillos.

Desvanecido en la Impresión: El cartucho de tinta puede estar bajo, recárguelo o si esta dañado cámbielo.

Puede que el papel no concuerde con las especificaciones técnicas de HP.

Ajustar cuanta tinta desea utilizar en la impresión.(Esto se hace desde el software)

Puede haber voltajes descontinuos en los puntos de contacto.

toner:

También denominado tinta seca por analogía funcional con la tinta, es un polvo fino, normalmente de color negro, que se deposita en el papel que se pretende imprimir por medio de atracción electrostática.Una vez adherido el pigmento, éste se fija en el papel por medio de presión o calor adecuados.Debido a que en el proceso no intervienen diluyentes, originalmente se ha denominado Xerografía, del griego Xeros que significa seco.
PARA TENER EN CUENTA:
Ademas el tóner es un polvo seco que se usa en las impresoras láser y fotocopiadoras para formar textos e imágenes en un papel. En sus principios simplemente era polvo de carbono. Luego, para mejorar la calidad de la impresión, el carbón fue combinado con un polímero.
Las partículas tóner son fundidas por el calor del tambor, haciendo que se adhieran al papel.
La fórmula del tóner varía de fabricante en fabricante e incluso de máquinia en máquina. Generalmente varían en el tamaño de los gránulos y en los puntos de fundición.
En la mayoría de las impresoras láser, el tóner viene con el cartucho de impresión, el cual luego puede rellenarse o reemplazarse.En los primeros tóner, el tamaño de las partículas eran de entre 14 y 16 micrómetros o mayores. Luego el tamaño fue reducido para mejorar la resolución de la imagen llegando a los 8 o 10 micrómetros para la resolución de 600 puntos por pulgadas. Se sigue avanzando en la reducción del tamaño de las partículas para mejorar la resolución.El tóner también es llamado tinta seca.

IMPRESORA DESKJET 695C

CARACTERISTICAS TECNICAS DE UNA IMPRESORA DESKJET 695C






Descripción del producto: HP Deskjet 695C - impresora - color - chorrode tinta


Tipo de impresora: Impresora personal - chorro de tinta - color


Dimensiones (Ancho x Profundidad x Altura): 46.7 cm x 41.5 cm x 14 cm Peso: 2.5 kg


Tecnología de inyección de tinta: HP Thermal Inkjet Paleta de tinta (colores) 4 ó 6 tintas


Tamaño máx. soporte (estándar): Legal, A4


Tamaño máximo de soporte (personalizado): 216 mm (Legal) x 356 mm (Legal)


Velocidad de impresión: Hasta 20 ppm - impresión en negro calidad borrador - A4 (210 x 297 mm) ¦ Hasta 14 ppm - impresión en color calidad borrador - A4 (210 x 297 mm) ¦ Hasta 6.9 ppm - impresión en negro calidad normal - A4 (210 x 297 mm) ¦ Hasta 2.9 ppm - impresión en color calidad normal - A4 (210 x 297 mm)


Resolución máxima (B/N): 1200 ppp Resolución máxima (color): 4800 ppp x 1200 ppp Interfaz: USB


Simulación idioma: LIDIL Capacidad total del material: 100 hojas


Ciclo de servicio mensual: 500


páginas Alimentación: CA 120/230V


Requisitos del sistema: Microsoft Windows 98 Second Edition, Microsoft Windows Millennium

Edition, Microsoft Windows XP Home Edition, Microsoft Windows XP Professional, Microsoft Windows 2000 SP3 ó posterior, Apple MacOS X 10.3, Microsoft Windows XP Professional x64 Edition, Apple MacOS X 10.4 Garantía del fabricante: 1 año de garantía


Configuración de la impresora antes de instalar el controlador

Configure la impresora antes de instalar el controlador de la impresora:
Retire la cinta de embalaje
Conéctela a una fuente de alimentación
Instale los cartuchos de tinta

NOTA:
No conecte el cable USB o el paralelo de la impresora hasta que se le indique.
Siga estos pasos para limpiar la impresora.

Limpie el exterior con un paño suave humedecido con detergente y agua,
Abra la cubierta superior y examine las zonas del interior de la impresora,
Limpie cuidadosamente las acumulaciones de polvo o partículas de papel con un paño o con una aspiradora pequeña para PC.

Utilice sólo agua para limpiar cualquier parte interior de las impresoras HP Deskjet y HP Deskwriter serie 600, excepto los contactos del carro de la impresora.

Puede limpiar los contactos con un paño que no desprenda pelusa humedecido con agua.

Los limpiadores de metales o el alcohol pueden dañar las impresoras HP Deskjet y Deskwriter serie 600.

Cómo extraer los cartuchos de impresión

1. Conecte la impresora HP Deskjet/Deskwriter serie 600, levante la cubierta superior y espere mientras los cartuchos de impresión se desplazan hacia el centro de la impresora.

2. Cuando los cartuchos estén en el centro de la impresora, desconecte el cable de alimentación de la parte posterior de la impresora.

3. Extraiga ambos cartuchos de impresión, como se muestra en la figura 1, y colóquelos de lado encima de una hoja de papel.

Limpieza del receptáculo del cartucho de impresión

1. Localice el receptáculo de los cartuchos de impresión,Localice los tres brazos negros en forma de gancho de la parte inferior del receptáculo. Levante la parte anterior de la impresora HP Deskjet o HP Deskwriter serie 600 Series ligeramente para ver con más claridad. Vuelva a colocar la impresora en su posición inicial antes de pasar al paso 3.3. Limpie las superficies planas de la parte inferior de cada brazo (la parte que aparece sombreada en la figura 2) con los bastoncillos limpios y humedecidos desde atrás hacia adelante.4. Repita el proceso hasta que no quede tinta en un bastoncillo limpio.

PARTES:

BASE DE CARTUCHOS








MOTOR

RODILLOS







COREA DEL CABEZAL

PUERTO INTERFAZ

IMPRESORA DE INYECCION DE TINTA

IMPRESORA DE INYECCION DE TINTA

Las etapas de interpretación de datos del proceso de impresión por inyección de tinta son fundamentalmente similares a las de una impresora láser. La diferencia principal es que debido a que muchas impresoras de inyección de tinta tienden a ocupar el segmento bajo del mercado, es menos probable que tengan los poderosos procesadores y las grandes cantidades de memoria de las impresoras láser. Por lo tanto, es más probable que encuentre en el mercado más impresoras de inyección de tinta con búferes de memoria relativamente bajos que dependen de la PC para la mayoría de las actividades de procesamiento. Estas impresoras pueden imprimir gráficos utilizando búferes de banda en lugar de búferes de página completa. No obstante, las impresoras de inyección de tinta de alta calidad pueden tener prácticamente las mismas capacidades de procesamiento y memoria que las láser.

Las impresoras de inyección de tinta usan una tecnología bastante sencilla, fácil de adaptar al uso de color e, inicialmente, menos costosa. De hecho, prácticamente toda impresora de inyección de tinta en el mercado actual es capaz de imprimir a color. La organización más común es que la impresora utilice dos cartuchos: uno de tinta negra y otro con los otros tres colores (cian, amarillo y magenta). La ventaja de esta disposición es que se tienen menos recipientes individuales de tinta por reemplazar; la desventaja es que cuando se agota cualquiera de los contenedores de colon, es necesario reemplazar todo el cartucho de tres colores, lo cual eleva el costo. Algunas impresoras (como algunos de los modelos DeskJet de HP) aceptan también un segundo cartucho de tres colores en lugar del negro, ofreciendo una solución de impresión de seis colores mediante la cual se logran mejores resultados en la impresión fotográfica. Algunas impresoras de inyección de tinta de calidad media o alta usan un tanque por separado para cada color, lo cual proporciona mayor economía en el uso del color, en especial para personas que usan con frecuencia uno solo de ellos.

Funcionamiento

La impresión de inyección de tinta, como la impresión láser, es un método de no-impacto. La tinta es emitida por boquillas que se encuentran en el cabezal de impresión. El cabezal de impresión recorre la página en franjas horizontales, usando un motor para moverse lateralmente, y otro para pasar el papel en pasos verticales. Una franja de papel es impresa, entonces el papel se mueve, listo para una nueva franja. Para acelerar el proceso, la cabeza impresora no imprime sólo una simple línea de píxeles en cada pasada, sino también una línea vertical de píxeles a la vez.
La tinta se obtiene de unos cartuchos reemplazables.
Algunas impresoras utilizan dos cartuchos, uno para la tinta negra y otro para la de color, en donde suelen estar los tres colores básicos. Estas impresoras tienen como virtud la facilidad de manejo, pero en contra, si utilizamos más un color que otro, nos veremos obligados a realizar la sustitución del cartucho cuando cualquiera de los tres colores se agote, aunque en los demás compartimentos todavía nos quede tinta de otros colores.
La mayoría de las impresoras de nueva generación utilizan cartuchos individuales por cada color, esto permite al usuario reemplazar solo el color que se agote. Ademas con la finalidad de mejorar los tonos claros y obscuros las nuevas impresoras fotográficas cuentan con hasta doce colores diferentes (magenta claro, cyan claro, negro claro, azul marino, naranja, rojo y verde entre otros).
Características

Las características principales de una impresora de inyección de tinta son la velocidad, que se mide en páginas por minuto (ppm) y que suele ser distinta dependiendo de si imprimimos en color o en monocromo, y la resolución máxima, que se mide en puntos por pulgada (ppp). En ambos valores, cuanto mayores mejor.
Ventajas y desventajas
La principal ventaja es que tienen un coste inicial muy inferior al de otras impresoras.
La nuevas impresoras cuentan con una velocidad de impresión igual o superior a las impresoras laser de mediano tamaño.
La instalación de un sistema de alimentación continuo de tinta baja los costes de impresión a menos de 1 centavo de dolar por página en color.
Otra ventaja adicional es su reducido tamaño frente a las impresoras láser a color, debido a que estas últimas tienen que almacenar cuatro toners (cian, amarillo, magenta y negro) de grandes dimensiones en su interior.
El coste por copia respecto a otras impresoras es mucho mayor (con cartuchos originales), debido a que el cartucho de tinta se consume con rapidez y es bastante costoso.
Otra importante desventaja que tienen es la relativa rapidez con que quedan inservibles los cabezales de impresión si no se usan durante algunos meses. Esto ha hecho que muchos usuarios con necesidades intermitentes de impresión se hayan visto obligados a adquirir una impresora láser a color, a pesar de que su precio no justifica su adquisición para la impresión de un número reducido de copias.

CONSUMIBLE
Tinta
Cualquiera sea la tecnología aplicada a una impresora (hablando de las impresoras de inyección de tinta), el producto final consiste en tinta sobre papel, así que estos dos elementos son de vital importancia cuando se trata de producir resultados de calidad. La calidad de salida de las impresoras de inyección de tinta va de pobre, con los colores bandeándose, a excelente, cercano a la calidad fotográfica.
Dos tipos enteramente diferentes de tinta son usadas en impresoras de inyección: una es lenta y penetrante y toma alrededor de diez segundos en secar, y la otra es una tinta de secado rápido, la cual seca aproximadamente 100 veces más rápido que la anterior. La primera es generalmente mejor para impresión monocromática, mientras que la última es usada para la impresión a color. En la impresión a color, a causa de que diferentes tintas son mezcladas, éstas necesitan secarse lo más rápido posible para evitar la distorsión. Si es usada tinta de secado lento para impresión a color, los colores tienden a correrse y mezclarse (bleeding) antes de secarse.
La tinta usada en la impresión a inyección es basada en agua y esto trae otros problemas. Los resultados de algunas de las primeras impresoras de inyección tenían un alto riesgo de mancharse y correrse, pero en los últimos años ha habido un enorme avance en la química de las tintas. Las tintas basadas en aceite no son realmente una solución al problema, debido que elevarían demasiado los costos de mantenimiento del hardware. Los fabricantes están haciendo continuos progresos en el desarrollo de tintas resistentes al agua, pero los resultados de las impresoras de inyección son todavía débiles frente a las láser.
Uno de los mayores objetivos de los fabricantes de impresoras de inyección, es desarrollar la habilidad de imprimir sobre cualquier medio. El secreto de esto es la química de las tintas, y la mayoría de los fabricantes cuidan celosamente sus fórmulas. Compañías como Hewlett-Packard, Canon y Epson invierten grandes sumas de dinero en investigación para hacer continuos avances en los pigmentos.
Las impresoras de inyección de hoy usan tintes basados en pequeñas moléculas (menores a 50 nm), para las tintas cian, magenta y amarilla. Éstas tienen alto brillo y una amplia gama de colores, pero no son lo suficientemente resistentes a la luz o al agua. Los pigmentos basados en moléculas más grandes (50 a 100 nm), son más resistentes, pero no pueden entregar los mismos colores y no son transparentes. Esto significa que los pigmentos son actualmente usados solo para la tinta negra. Desarrollos futuros se concentrarán en crear tintas CMY resistentes al agua y a la luz basadas en moléculas más pequeñas.

Papel
La mayoría de las impresoras actuales de inyección requieren papel de alta calidad, satinado o cuche para la producción de salida con realismo fotográfico, y esto puede ser muy caro. Una de las últimas proclamas de los fabricantes es hacer la impresión a color, independientemente del medio, y el logro de esta meta es generalmente medido por la calidad de la impresión en un papel de copia vulgar. Esto ha sido vastamente mejorado de unos años a esta parte, pero el papel satinado o cuche es todavía necesario para lograr calidad fotográfica. Algunos fabricantes, como Epson, también son propietarios de su propia marca de papel, que está optimizada para su uso con la tecnología piezo-eléctrica, también de su propiedad.
Las impresoras de inyección pueden volverse caras cuando los fabricantes intentan vender sus propios consumibles. El papel producido por compañías independientes es mucho más barato que el que es proveído directamente por los fabricantes de impresoras, pero tratan de ser aptos para todos los modelos y marcas de impresoras, haciendo que raramente se aprovechen las ventajas de las características de un modelo de impresora en particular.
Un gran acuerdo en la investigación ha sido la producción de papel de tipo universal, que está optimizado específicamente para impresoras de inyección. El papel Plus Colour Jet, producido por Wiggins Teape, es papel recubierto (coated) producido específicamente para la tecnología de inyección, y el Conqueror CX22 está diseñado para documentos de negocios en tinta negra y toques de color. Este está optimizado tanto para las impresoras de inyección como para las láser.
El papel pre-acondicionado busca mejorar la calidad de la inyección en el papel vulgar preparándolo para recibir la tinta con un agente que amarra pigmento al papel, reduciendo la ganancia de punto y el manchado. Lo interesante de este esfuerzo es tratar de lograrlo sin tener que incurrir en un esfuerzo dramático de performance. Si esta técnica resulta, una de las más grandes barreras para el uso generalizado de la tecnología de inyección habrá sido removida.

PARTES

FUNCIONAMIENTO ANORMAL DEL PANEL DE CONTROL

IMPRESORA EPSON LX-300

IMPRESORA LX -300









La compacta impresora LX-300 de EPSON posee la velocidad que usted requiere: 264 cps en modo draft para rapidez en hojas de cálculo, etiquetas o formularios
multipartes; y 53 cps en modo NLQ para su correspondencia.
La LX-300 entrega una impresión en blanco y negro clara y bien definida. Con la opción de instalar su kit a color, usted podrá agregarle vida a sus documentos con siete brillantes colores.

Además es lista. El "SmartPark" de EPSON le permite hacer cambios entre hojas sueltas y formularios continuos con la simple pulsación de botones. No más cargar y descargar papeles.

La LX-300 ocupa menos espacio en su oficina, y opera silenciosamente a 47,5 dB(A) . Ingeniosa y versátil, es la impresora perfecta para pequeñas empresas.

Caracteristicas:
• Impresión monocromática, Matriz de Punto de 9 agujas.
• Ideal para reemplazar: LX 810, LX 800, LX 300, LX300+.
• Original + 4 copias.
• Paralelo, Serial & USB.
• Estándar: inserción manual, tractor.
• Opcional: alimentador de hojas sueltas.
Velocidad de impresión en cps:
300 cps (10 cpi), 225 cps (10 cpi).
Características Físicas:
Ancho: 36,63 cm
Profundidad: 27,53 cm
Alto: 15,90 cm
Peso: 4,4 kg
Juego de caracteres:
Draft: 10,12,15 cpi Roman:10,12,15 cpi y proporcional San Serif: 10,12,15 cpi y proporcional OCR-B 10 cpi
Ancho de columna:
10 cpi: 80 caracteres
Panel de control:
Fuente, Pausa, Rasgado, LF/FF (alimentación de líneas/formularios), Carga/ Descarga, Microajuste, Autoprueba
Interfaces:
Paralelo bidireccional, serial, USB

ESPECIFICACIONES TECNICAS

- Método de impresión : Matriz de puntos de impacto de 9 agujas

- Dirección de impresión:
Bidireccional con búsqueda lógica draft;
unidireccional en modo gráfico, texto NLQ,
impresión de imagen bit e impresión a color.

- Velocidad de impresión
Draft 264 cps (12 cpi) 220 cps (10 cpi)
NLQ 53 cps (12 cpi) 44 cps (10 cpi)

- Matriz de Caracteres
Matriz de Caracteres 9 x 9
NLQ 18 x 20

- Set de Caracteres
96 caracteres ASCII
96 caracteres itálicos
13 caracteres internacionales
9 tablas de caracteres

- Tipos Letra Residentes Int.
EPSON Draft
EPSON NLQ Roman
EPSON NLQ Sans Serif

- Ancho de Columna Pica 80
Elite 96
Pica condensada 137
Elite condensada 160

- Resolución Gráfica
60-240 dpi horizontal por 72-216 dpi
vertical; mezclable con texto en una línea

- Alimentación del Papel
Alimentación por fricción; carga automática
de hojas sueltas; tractor de empuje
integrado con unidad de tensión de papel;
microajuste para modos ³top-of-form² y
³tear-off¹, parqueo de papel para cargar
hojas sueltas sin descargar los formularios continuos

- Velocidad Alimentación
79 milisegundos por 1/6" alimentación
lineal; 2,78" por segundo con alimentación continua

- Interfases
Paralela Centronics, de 8 bits compatible
estándar, RS232D con conector de 25 pines

- Hardware
Buffer de entrada de 4KB
Panel de control para seleccionar: tipos de
letra; impresión condensada y micro ajuste

- Dimensiones Físicas
Alto 5,4² (13,7 cm.)
Ancho 15,3" (38,9 cm.)
Profundidad 10,8" (27,43 cm.)
Peso 11,8 lbs. (6 kg.)

- Fiabilidad / Tiempo de Vida
Impresora
MTBF 4.000 (POH) @ 25% ciclo de trabajo
Cabezal de Impresión
200 millones de caracteres
(utilizando cintas originales)

- Condiciones Ambientales
Temperatura
Operando: 5šC a 35šC (41šF a 95šF)
Almacenada: -20šC a 55šC (-4šF a 131šF)
Humedad
Operando: 30% a 80% humedad relativa
Almacenada: 5% a 85% humedad relativa

PARTES
Externas

PARTES

INTERNAS

IMPRESORAS DE IMPACTO

Impresoras de impacto

Las impresoras de impacto se basan en la fuerza de impacto para transferir tinta al medio, de forma similar a las máquinas de escribir, están típicamente limitadas a reproducir texto.

VENTAJAS:

· menos cara
· más rápida (en algunos tipos)
· Se puede usar carbónicos.


DESVENTAJAS:

· Ruidosas
· En algunos tipos la calidad de impresión es más baja.
· Gráficos de baja calidad o inexistentes.

TIPOS


Matriz de puntos (Dot Matrix)

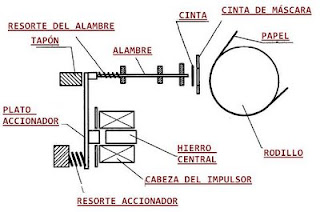

Forma caracteres usando filas de 9 agujas (pins), 18 o 24 que impactan sobre la cinta y ésta sobre el papel.
Cuanto mayor número de agujas, más regulares aparecerán los caracteres.
La mayoría de las impresoras a matriz de puntos tienen las siguientes características:


Bidireccional: de izquierda a derecha y de derecha a izquierda.

Alimentación a tractor: usa un mecanismo de arrastre para la alimentación de papel continuo.

Alimentación a fricción: usa presión para arrastrar las hojas


VENTAJAS:

· Baratas
· Pueden llenar formularios con multicopias

DESVENTAJAS:

· Lentas
· Ruidosas

EL carácter 'y'
y una ampliación por una impresora
de matriz de puntos



Impresoras a Bandas y Cadenas:

Usa los caracteres en una banda o cadena que se mueve al lugar de impresión, golpeando allí los caracteres sobre el papel

VENTAJAS:

· Muy rápidas hasta 3000 lpm (líneas por minuto)


DESVENTAJAS:

· Muy caras
· Muy ruidosas

Impresoras margarita


Si ha trabajado con una maquina de escribir anteriormente, entonces entiende el concepto tecnologico o subyacente en las impresoras de margarita. Estas impresoras tienen cabezales compuestos de ruedas metalicas cortadas en puntos. Cada punto tiene la forma de una letra (en may?as y min?as), o solo de puntuacion. Cuando se golpea el punto contra la cinta de impresion la forma resultante forza la tinta al papel. Las impresoras de margarita son ruidosas y lentas. No pueden imprimir graficos y no pueden cambiar las fuentes tipograficas a menos que se reemplace facilmente la rueda de impresion.



IMPRESORA DE LINEA


Otro tipo de impresoras de impacto, de alguna manera similares a las impresoras de margarita, son las impresoras de linea. Sin embargo, en vez de una rueda de impresion las impresoras de linea tienen un mecanismo que permite imprimir m?les caracteres en la misma linea. El mecanismo puede utilizar un tambor de impresion grande que gira o una cadena de impresion rotativa. Cuando la cadena o el tambor rotan sobre la superficie del papel, los martillos electromagneticos detras del papel empujan el papel (junto con la cinta) en la superficie del tambor o cadena, marcando el papel con la forma del caracter en el tambor o cadena.
Debido a la naturaleza del mecanismo de impresion las impresoras de linea son mucho demoradas que las de matriz de puntos o de margarita. Sin embargo, tienden a ser bastante ruidosas, tienen capacidades limitadas para utilizar multiples fuentes tipograficas y a menudo producen calidad de impresion baja que las tecnologia de impresion recientes.
Debido a que las impresoras de linea son utilizadas por su velocidad, emplean papel de hojas continuas con perforaciones a los lados. Este arreglo permite la impresion continua a altas velocidades y desatendida, requiriendo paradas solamente cuando se acaba el papel.

IMPRESORAS

Impresoras

Una impresora es un periférico de computadora que permite producir una copia permanente de textos o gráficos de documentos almacenados en formato electrónico, imprimiéndolos en normalmente en papel o transparencias, utilizando cartuchos de tinta o tecnología láser Muchas impresoras medios físicos, son usadas como periféricos, y están permanentemente unidas a la computadora por un cable. Otras impresoras, llamadas impresoras de red, tienen un interfaz de red interno (típicamente wireless o Ethernet), y que puede servir como un dispositivo para imprimir en papel algún documento para cualquier usuario de la red.
Además, muchas impresoras modernas permiten la conexión directa de aparatos de multimedia electrónicos como las Memory Sticks o las memory cards, o aparatos de captura de imagen como cámaras digitales y escáneres. También existen aparatos multifunción que constan de impresora, escáner o máquinas de fax en un solo aparato. Una impresora combinada con un escáner puede funcionar básicamente como una fotocopiadora
Las impresoras suelen diseñarse para realizar trabajos repetitivos de poco volumen, que no requieran virtualmente un tiempo de configuración para conseguir una copia de un determinado documento. Sin embargo, las impresoras son generalmente dispositivos lentos (10 páginas por minuto es considerado rápido), y el coste por página es relativamente alto.
Para trabajos de mayor volumen existen las imprentas, que son máquinas que realizan la misma función que las impresoras pero están diseñadas y optimizadas para realizar trabajos de impresión de gran volumen como sería la impresión de periódicos. Las imprentas son capaces de imprimir cientos de páginas por minuto o más.
Las impresoras han aumentado su calidad y rendimiento, lo que ha permitido que los usuarios puedan realizar en su impresora local trabajos que solían realizarse en tiendas especializadas en impresión.

Tipos de Impresoras

Según la tecnología que empleen se puede hacer una primera clasificación. Los más comunes son los siguientes: Matricial, de inyección de tinta (o inkjet) y láser.

Matriciales.

Las impresoras matriciales han sido muy empleadas durante muchos años, ya que las otras tecnologías han sido desarrolladas posteriormente, y en un principio eran muy caras. Hoy en día han sido sustituidas en muchos entornos por sus competidoras, pero todavía son irreemplazables en algunas tareas.
Asi pues, son las únicas que permiten obtener varias copias de un mismo impreso. Esto resulta muy conveniente cuando tenemos la necesidad de realizar varias copias de un mismo documento con la mayor rapidez y que se ejecuten en distintos impresos.Por ejemplo, cuando necesitamos que cada copia esté hecha en un papel de distinto color, y con algún texto identificativo. En este caso, mediante papel autocopiativo de varias hojas lo podemos realizar de una forma rápida y barata, principalmente cuando la información es de tipo textual.
Al igual que los otros tipos de impresora, sus características básicas a considerar son la velocidad, la calidad y la posibilidad de impresión en color. La velocidad se mide en cps o caracteres por segundo, ya que como hemos dicho esta es la principal función que suelen realizar. La calidad normalmente viene marcada por el número de agujas, que suelen oscilar entre las 8 y las 24, siendo mejor cuanto de mayor número disponga.
A pesar de que en un principio se desarrolló la tecnología matricial en color como competencia directa con las de inyección de tinta, actualmente las impresoras que encontramos suelen ser monocromas, ya que no es la tecnología más adecuada para la impresión de colores, sobretodo en modos gráficos.
Sus principales características son su elevado ruido, y su poca definición, pero en la vertiente de ventajas podemos considerar su economía tanto en compra como en mantenimiento. Aunque hoy en día sus precios de compra van parejos a los de las inkjet, ofreciendo éstas más ventajas. Son sólo aconsejables para la impresión de texto, siempre que éste no requiera gran calidad, y mayormente cuando empleamos papel continuo.

Inyección de tinta (inkjet)

Aunque en un principio tuvo que competir duramente con sus adversarias matriciales, hoy son las reinas indiscutibles en el terreno domestico, ya que es un entorno en el que la economía de compra y la calidad, tanto en color como en blanco y negro son factores más importantes que la velocidad o la economía de mantenimiento, ya que el número de copias realizadas en estos entornos es bajo.
Su funcionamiento se basa en la expulsión de gotas de tinta líquida a través de unos inyectores que impactan en el papel formando los puntos necesarios para la realización de gráficos y textos.
La tinta se obtiene de unos cartuchos reemplazables que dependiendo del tipo de impresora pueden ser más o menos.
Algunas impresoras utilizan dos cartuchos, uno para la tinta negra y otro para la de color, en donde suelen están los tres colores básicos. Estas impresoras tienen como virtud la facilidad de manejo, pero en contra, si utilizamos más un color que otro, nos veremos obligados a realizar la sustitución del cartucho cuando cualquiera de los tres colore se agote, aunque en los demás compartimentos todavía nos quede tinta de otros colores.Esto hace que estas impresoras sean bastante más caras de mantenimiento que las que incorporan un cartucho para cada color, pero también suelen ser más económicas en el precio de compra.
También podemos encontrar las famosas impresoras con calidad fotográfica, que suelen contar con cartuchos de 4 colores en vez de 3.
Las características principales de una impresora de inyección de tinta son la velocidad, que se mide en páginas por minuto (ppm) y que suele ser distinta dependiendo de si imprimimos en color o en monocromo, y la resolución máxima, que se mide en puntos por pulgada (ppp). En ambos valores, cuanto mayores mejor.
Como en otros componentes, es importante disponer de los "drivers" adecuados, y que estos estén convenientemente optimizados.

Láser.

Las últimas impresoras que vamos a ver van a ser las de tecnología láser. Esta tecnología es la misma que han utilizado mayormente las máquinas fotocopiadoras desde un principio, y el material que se utiliza para la impresión es un polvo muy fino que pasa a un rodillo que previamente magnetizado en las zonas que contendrán la parte impresa, es pasado a muy alta temperatura por encima del papel, que por acción de dicho calor se funde y lo impregna.
Estas impresoras suelen ser utilizadas en el mundo empresarial, ya que su precio de coste es más alto que el de las de inyección de tinta, pero su coste de mantenimiento es más bajo, y existen dispositivos con una muy alta velocidad por copia y calidad y disponibilidad superiores, así como también admiten una mayor carga de trabajo.
Una pega es que aun y existiendo modelos en color, su precio todavía sigue siendo astronómico para la mayor parte de economías, y su velocidad relativamente baja, siendo los modelos más habituales los monocromos.
Una de las características más importantes de estas impresoras es que pueden llegar a velocidades muy altas, medidas en páginas por minuto. Su resolución también puede ser muy elevada y su calidad muy alta. Empiezan a ser habituales resoluciones de 1.200 ppm (puntos por pulgada) y velocidades de 16 ppm, aunque esta velocidad puede ser mucho mayor en modelos preparados para grupos de trabajo, hasta 40 ppm y más.
Otras características importantes son la cantidad de memoria disponible y el modelo de procesador, que suele ser de tipo RISC. La memoria es importante para actuar como "buffer" en donde almacenar los trabajos que le van llegando y para almacenar fuentes y otros motivos gráficos o de texto que permitan actuar como "preimpresos" e imprimirlos en cada una de las copias sin necesidad de mandarlos en cada página.

CLASIFICACION

Impresoras de No Impacto

Fueron creadas con el fin de acelerar el proceso de impresión(surgieron luego que las impresoras de impacto). En el proceso de impresión no hay movimientos mecánicos ni impacto.Las impresoras de No Impacto utilizan técnicas basadas en fenómenos químicos(tinta liquida y rayo láser), térmicos y electrostáticos.
· Ventajas:Reducen el ruido de impresiónSon más rápidasMejor calidad de impresión
· Desventajas:No es posible realizar mas de una copia simultáneamenteLos precios aumentaron con respecto a las impresoras sin impacto(Aunque hoy en día el precio de éstas impresoras disminuye de a grandes cantidades)
· Colores:Para obtener una impresión a color, lo que la impresora hace es realizar una mezcla de colores, para así poder obtener los colores necesarios. Los colores que mezcla son: CYAN – MAGENTA – AMARILLO – NEGRO. A partir de estos tres colores es posible obtener toda la gama de colores posibles a imprimir

Impresoras de Agujas

Son las que imprimen caracteres compuestos por puntos empleando un cabezal de impresión formado por agujas accionadas electromagnéticamente, prácticamente igual a una máquina de escribir. Fueron las primeras en salir al mercado.Los parámetros principales de calidad de impresión de una impresora matricial son el número de puntos de la matriz de agujas y su velocidad. Por lo general, las impresoras matriciales se clasifican por el número de agujas del cabezal de impresión dispuestas en forma de rectángulo. Normalmente son de 9 (usadas frecuentemente para imprimir reportes y materiales donde la calidad no es muy importante) o 24 (que permiten mayor nitidez) Algunas agujas están desaliñadas en los extremos, para marcar comas, etc.
· FuncionamientoEste tipo de impresora es de impresión bidireccional, ya que imprimen en el desplazamiento hacia la derecha. La PC envía una serie de códigos ASCII. Estos códigos son almacenados en un búffer, que es una memoria de acceso aleatorio de la impresora (RAM). Entre esos códigos existen mandatos que dicen a la impresora que utilice una tabla de fuentes bitmap, contenida en un chip. Luego, esa tabla, envía a la impresora el patrón de puntos que debe utilizar para crear los caracteres representados en código ASCII.Para formar cada letra, número o símbolo, se activan ciertas agujas, que golpean el papel. En medio hay una cinta entintada. El resultado no es de muy alta calidad (24 agujas dan mejor calidad que 9), pero es de lo más persistente que se puede conseguir y no necesita ningún papel especial. Sin embargo, la capacidad de reproducir gráficos (fotos, ilustraciones complejas) es casi nula.No obstante, las actuales traen varias tipografías incorporadas de buena calidad y hasta son capaces de imprimir True Type.
· ConclusiónLas principales ventajas de esta tecnología son : su capacidad de obtener copias múltiples e imprimir formularios continuos. Su velocidad en texto es de la más elevadas y además su costo y mantenimiento es de lo más bajo que hoy ofrece el mercado.Como contrapartida sus inconvenientes son: el ruido ciertamente elevado, y la incapacidad de manejar color o varios tipos de fuentes.

Impresora de Margarita

Incorporan una bola metálica en la que están en relieve las diversas letras y símbolos a imprimir, la bola pivotea sobre un soporte móvil y golpea a la cinta de tinta, con lo que se imprime la letra correspondiente. El método es absolutamente el mismo que se usa en muchas máquinas de escribir eléctricas, lo único que las diferencia es la carencia de teclado.

Funcionamiento de Matriz de Punto

La tecnología de matriz de punto se basa en un cabezal que contiene un rápido, compacto y preciso mecanismo de agujas que se encargan de realizar la impresión de caracteres o gráficos mientras se desplaza a lo ancho y largo del papel. Estas agujas se disparan de forma controlada para dejar puntos que, al verse en conjunto, conforman las letras e imágenes que provengan del computador.Cada aguja está controlada por una bobina electrónica que es la encargada de realizar el desplazamiento de la primera hacia una cinta entintada la cual deja sobre el papel un punto preciso cada vez que es activada.En la siguiente imagen podemos observar un esquema de cómo funciona este mecanismo:

Existen tres configuraciones típicas en las impresoras de matriz de punto. Las mismas son resultado de la adaptabilidad de esta tecnología para lograr un mejor resultado en cada una de las distintas necesidades de los usuarios. Estas se basan en el número de agujas que se sitúan en cada cabezal, por lo que se ofrecen dos opciones a elegir.
· Configuración de 9 pines.
Es la configuración ideal para aquellos usuarios que requieran impresiones rápidas como listados, facturación, reportes, etc. Esta configuración es lograda por dos tipos de cabezales, los de tecnología de 9 agujas y los de 18 agujas. En ambos casos la letra es formada por una combinación de 9 puntos verticales los cuales al recorrer la hoja van formando las letras como se muestra en el siguiente gráfico:

Dirección del cabezal y la señal

·Tecnología de Cabezal de 9 agujas
Los cabezales de 9 agujas de EPSON le permiten una impresión rápida y eficiente en distintos tipos de documentos, principalmente en facturas, listados, borradores y cuadros, es decir, en todo aquello que sea trabajos pequeños o medianos típicos del hogar, la oficina o el negocio con resoluciones de hasta 240 x 216 puntos por pulgada y formatos de hasta 6 partes dependiendo del modelo. Esto le permite gran versatilidad y velocidad a un bajo costo.

· Tecnología de Cabezal de 18 agujas
Los cabezales de 18 agujas EPSON están diseñados para trabajos pesados a muy alta velocidad. En realidad están conformados por unidades de 9 agujas montadas una al lado de la otra en la misma estructura del cabezal con el fin de poder alternar el trabajo de ambos y lograr prestaciones mucho más altas.Tanto la forma como se crean las letras como la resolución son las mismas de la tecnología de 9 agujas. Pero los cabezales de 18 agujas son más rápidos y potentes, pudiendo imprimir formatos de hasta 9 partes.

· Tecnología de Cabezal de 24 agujas
La configuración de 24 pines está diseñada para los usuarios que necesiten impresoras de matriz de punto que impriman a mucho mayor resolución ya que requieren una mejor calidad en sus textos y gráficos sin sacrificar la velocidad y flexibilidad de una impresora de impacto. Por ello los cabezales EPSON de 24 agujas están conformados por dos filas paralelas de 12 agujas, las cuales están ligeramente desfasadas verticalmente. Esto permite cubrir de forma más completa el área de impresión generando caracteres y gráficos de mejor calidad.

· Configuración de un Cabezal

Nomenclatura de los modelos EPSON dependiendo de su configuración de cabezal
Todos los nombres que identifican las impresoras de Matriz de Punto de EPSON están compuestos por una serie de dos o tres letras y un número de tres o cuatro dígitos. Las letras indican la configuración del cabezal de la impresora y los números el modelo. Para los cabezales de 9 pines, las letras que identifican los modelos son: LX, FX y DFX. Para los cabezales de 24 pines, las letras correspondientes son LQ.Cuando el número del modelo es de tres dígitos, puede intuir que es una impresora de carro angosto. Cuando es de cuatro dígitos el modelo será de carro ancho.

De Matriz de Punto

Impresoras de matriz de puntosLa tecnología detrás de las impresoras de matriz de puntos en bien simple. Se presiona el papel contra un tambor (un cilindro cubierto con una goma) y y es constantemente empujado a medida que progresa la impresión. El cabezal de impresión movido electromagnéticamente se mueve a lo largo del papel y golpea la cinta de impresión situada entre el papel y el pin del cabezal de impresión. El impacto del cabezal contra la cinta imprime puntos de tinta en el papel lo que forma los carácteres legibles.Las impresoras de matriz de puntos varían en resolución de impresión y calidad en general con 9 o 24 pines en los cabezales de impresión. Mientras más pines por pulgada, más alta la resolución de impresión. La mayoría de las impresoras de matriz de puntos tienen una resolución máxima de alrededor de 240 dpi o puntos por pulgada (en inglés, dots per inch). Mientras esta resolución no es tan alta como las que se pueden obtener con las impresoras de inyección de tinta o láser, hay una ventaja distintiva en las impresoras de impacto. Debido a que el cabezal de impresión debe golpear la superficie del papel con fuerza suficiente como para transferir la tinta desde la cinta hasta el papel, es ideal para ambientes que deben producir copias al carbón en documentos con múltiples partes. Estos documentos tienen carbón (u otro material sensible a la presión) en el lado interno y crea una marca en la página de abajo cuando se aplica presión. Los vendedores al detal y los pequeños negocios a menudo utilizan copias al carbón como recibos o facturas de ventas.

Impresoras de Impacto

Las impresoras de impacto son la tecnología más antigua en producción activa. Algunos de los fabricantes más grandes continuan produciendo, mercadeando y dando asistencia a las impresoras de impacto, partes y suministros. Las impresoras de impacto son las más funcionales en ambientes especializados donde los bajos costos de impresión son esenciales. Las tres formas más comunes de impresoras de impacto son matriz de puntos, margarita e impresoras en línea.

PARAMETROS

Conceptos básicos

Definiremos aquí conceptos que serán usados con frecuencia durante el desarrollo de la investigación

La Velocidad

velocidad de una impresora suele medirse con el parámetro ppm (páginas por minuto), aunque el cálculo es confuso porque no hay una norma oficial que deba ser respetada, nunca se aclara el momento en que se oprime el cronómetro (cuando la impresora toma la primera hoja o cuando se le ordena imprimir), tampoco se especifica la fuente o la complejidad de los gráficos impresos.
Como norma, debemos considerar que el número de páginas por minuto que el fabricante dice que su impresora imprime, son páginas con el 5 % de superficie impresa, en la calidad más baja, sin gráficos y descontando el tiempo de cálculo de la computadora.
Otro parámetro que se utiliza es el de cps (caracteres por segundo) adecuado para las impresoras matriciales que aún se fabrican.
Calidad de impresión
Uno de los determinantes de la calidad de la impresión realizada, es la resolución o cantidad de dpi (dots per inch) o en español, ppp (puntos por pulgada). Utilizaremos aquí el primero por ser el de uso más extendido. Una resolución de "300 dpi" se refiere a que en cada pulgada (2.54 cm) cuadrada, la impresora puede situar 300 puntos horizontales y 300 verticales. Si nos encontramos con una expresión del tipo "600 x 300 dpi" , el primer valor se asume a la línea horizontal y el segundo a la vertical.
Otro determinante de la calidad de impresión es el del número de niveles o graduaciones que pueden ser impresos por punto, una técnica de capas de color que hace que la oscilación en los gráficos y fotografías sea más difícil de ver, e incluso invisible a simple vista. Las impresoras sin niveles de impresión por punto, imprimen cada punto de color en una de sólo dos intensidades (encendido o apagado), con tinta cian, magenta, amarilla o negra. Pueden combinarlas para crear tintas roja, verde y morada, y pueden crear la ilusión de otros colores al distribuir puntos de distintos colores en el papel (cada color se logra siguiendo un patrón determinado). La impresión de multinivel hace posibles más intensidades para cada punto que se imprime, así permite que la impresora utilice menos puntos para crear colores esfumados y hace que sea más difícil ver los patrones.
En la práctica las impresoras eligen una de las dos. Algunas optan por resolución más alta y otras por más niveles por punto, según el uso pensado para la impresora. Profesionales de las artes gráficas, por ejemplo, que están interesados en conseguir calidad fotográfica, deben priorizar el número de niveles por punto, mientras que los usuarios de negocios generales requerirán una razonablemente alta resolución para conseguir una buena calidad de texto.
De cualquier modo, dos máquinas con la misma resolución pueden ofrecer resultados dispares, porque hay que tener en cuenta el tamaño de las gotas que generarán esos puntos por pulgada y ésta varía según la tecnología empleada para llevar a cabo la impresión.
Las gotas de tinta tienen un tamaño diminuto y se miden en picolitros (1 picolitro es la billonésima parte de un litro)

Fuentes

El bitmap, es un registro de patrón de puntos necesarios para crear un carácter específico en un cierto tamaño y atributo. Las impresoras traen consigo fuentes bitmap, en las variedades normal y negrita, como parte de su memoria permanente. Cuando se emite un comando de impresión, su PC dice primero a la impresora cual de las de las definiciones bitmap puede utilizar, entonces, por cada letra, signo de puntuación o movimiento del papel, envía un código ASCII.
Las fuentes Outline consisten en descripciones matemáticas de cada carácter y signo de puntuación en un tipo. Algunas impresoras poseen un lenguaje de descripción de página, normalmente PostScript (programa de computadora contenido en un microchip).
El lenguaje puede traducir comandos de fuente outline para controlar la colocación de los puntos en un papel.
Cuando se emite un comando de impresión desde el software de aplicación a una impresora, envía una serie de comandos en lenguaje de descripción de páginas que son interpretados a través de un conjunto de algoritmos. Los algoritmos describen las líneas y arcos que forman los caracteres en un tipo de letra. Los comandos insertan variables en las fórmulas para cambiar el tamaño o atributos. Los resultados son enviados a la impresora, quien es la que los interpreta. En lugar de enviar los comandos individuales para cada carácter en un documento, el lenguaje de descripción de página envía instrucciones al mecanismo de la impresora, que produce la página completa. (los lenguajes de descripción de página están desarrollados en el capítulo de impresoras láser).

Memoria

Las impresoras modernas tienen una pequeña cantidad de memoria (no tan pequeña en impresoras de redes, que pueden llegar a tener varios Mb) para almacenar parte de la información que les va proporcionando la computadora.
De esta forma la computadora, sensiblemente más rápido que la impresora, no tiene que estar esperándola continuamente y puede pasar antes a otras tareas mientras termina la impresora su trabajo. Evidentemente, cuanto mayor sea el buffer, más rápido y cómodo será el proceso de impresión, por lo que algunas impresoras llegan a tener hasta 256 Kb de buffer.

La interfaz o conector

Las computadoras antiguas tenían un puerto en circuito para conectar un teletipo. Después los fabricantes empezaron a incluir puertos seriales, hoy el puerto paralelo es la conexión más común para impresora (LPT1 usualmente).
A veces al puerto paralelo de una PC se le dice puerto Centronics, nombre de la empresa que lo dio a conocer. La tecnología de este puerto casi no ha cambiado, salvo que la interfaz original tenía un contacto de 36 patas y al actual emplea un contacto de 25 patas con escudo D (DB25). Esto se debe a que el nuevo contacto utiliza menos señales a tierra.

Resolución

Probablemente sea el parámetro que mejor define a una impresora. La resolución es la mejor o peor calidad de imagen que se puede obtener con la impresora, medida en número de puntos individuales que es capaz de dibujar una impresora.

SCANNER

DEFINICION DE ESCANER

Un escáner es un dispositivo para obtener o "leer" imágenes (escáner de ordenador o de barras) o encontrar un objeto o señal (escáner de un aeropuerto, o de radio).
El escáner es un dispositivo de entrada que permite digitalizar imágenes y documentos. Hay diversos tipos de aparatos que reciben la denominación de escáner:
Entre los que obtienen o leen imágenes, hay:
Escáner de computadora u ordenador: se utiliza para introducir imágenes de papel, libros, negativos o diapositivas. El escáner 3-D es una variación de éste para modelos tridimensionales.
Escáner de código de barras: al pasarlo por el código de barras manda el número del código de barras al ordenador; no una imagen del código de barras. Avisa, con un «bip», que la lectura ha sido correcta. Son típicos en los comercios y almacenes.
En medicina se usan varios sistemas para obtener imágenes del cuerpo, como la TAC, la RMN o la TEP. Se suele referir a estos sistemas como escáner.
En Identificación biométrica se usan varios métodos para reconocer a la persona autorizada. Entre ellos el escáner del iris, de la retina o de las huellas dactilares.
Entre los sistemas que rastrean o buscan señales u objetos están:
los escáner de los aeropuertos, que detectan metales o explosivos en el equipaje.
Escáner de radiofrecuencias, que buscan entre el espectro de radio alguna señal que se está emitiendo la señal. ps aqui ecahndo la hueva


Escáner de computadora

Un par de escáneres planos
Un escáner de computadora (escáner proviene del idioma inglés: scanner) es un periférico que se utiliza para convertir, mediante el uso de la luz, imágenes impresas a formato digital.
Los escáneres pueden tener accesorios como un alimentador de hojas automático o un adaptador para diapositivas y transparencias.
Al obtenerse una imagen digital se puede corregir defectos, recortar un área específica de la imagen o también digitalizar texto mediante técnicas de OCR. Estas funciones las puede llevar a cabo el mismo dispositivo o aplicaciones especiales.
Hoy en día es común incluir en el mismo aparato la impresora y el escáner. Son las lla
madas impresoras multifunción

Tipos de escáneres
Hay varios tipos. Hoy en día los más extendidos son los planos.
Tipos:
De rodillo. Como el escáner de un fax
De mano. En su momento muy económicos, pero de muy baja calidad. Prácticamente extintos.
Planos. Como el de las fotocopiadoras.
Orbitales. Para escanear elementos frágiles.
De tambor. Consiguen muy buena calidad de escaneo, pero son lentos y caros.
Otros tipos. Existen tipos de escáneres especializados en un trabajo determinado (por ejemplo para escanear microfilms, o para obtener el texto de un libro completo, para negativos, ...)Aunque puedan existir otros tipos, se puede decir que los más extendidos son los siguientes:

Escáner plano
También llamados escáneres de sobremesa, están formados por una superficie plana de vidrio sobre la que se sitúa el documento a escanear, generalmente opaco, bajo la cual un brazo se desplaza a lo largo del área de captura. Montados en este brazo móvil se encuentran la fuente de luz y el fotosensor (por lo general un CCD).
Conforme va desplazándose el brazo, la fuente de luz baña la cara interna del documento, recogiendo el sensor los rayos reflejados, que son enviados al software de conversión analógico/digital para su transformación en una imagen de mapa de bits, creada mediante la información de color recogida para cada píxel.
La mayoría de estos escáneres pueden trabajar en escala de grises (256 tonos de gris) y a color (24 y 32 bits) y por lo general tienen un área de lectura de dimensiones 22 x 28 cm. y una resolución real de escaneado de entre [300 y 2400 ppp,] aunque mediante interpolación pueden conseguir resoluciones de hasta 9600 ppp.
Están indicados para digitalizar objetos opacos planos (como fotografías, documentos o ilustraciones) cuando no se precisa ni una alta resolución ni una gran calidad.
Algunos modelos admiten también adaptadores especiales para escanear transparencias, y otros poseen manipuladores de documento automáticos (Automatic Document Handler) que pueden aumentar el rendimiento y disminuir la fatiga del operador en el caso de grupos de documentos uniformes que se encuentran en condiciones razonablemente buenas.
Los escáneres planos son los más asequibles y usados, pues son veloces, fáciles de manejar, producen imágenes digitalizadas de calidad aceptable (sobre todo si están destinadas a la web) y son bastante baratos, pudiéndose adquirir uno de calidad media por menos de 120 €.
La mayor desventaja de estos escáneres es la limitación respecto al tamaño del documento a escanear, que queda limitado a los formatos DIN-A5 o DIN-A4.

Escáner orbital
Un escáner orbital (en inglés planetary scanner u orbital scanner) es un tipo de escáner que se utiliza para hacer copias digitales de libros o documentos que, por ser viejos o extremadamente valiosos, no se quieren deteriorar escaneándolos en otro tipo de escáner.
Estos escáneres consisten en una cámara montada en un brazo que toma fotos del elemento deseado. Su ventaja principal es que los libros no tienen que ser abiertos completamente (como pasa en la mayoría de los escáneres planos). El escaneo de volúmenes encuadernados se realiza gracias a que la fuente de luz y el sensor CCD se encuentran ensamblados a un brazo de trayectoria aérea.
En sus inicios el precio de estos escáneres era elevado y sólo se utilizaban en museos y archivos, pero en la actualidad la disponibilidad de cámaras digitales buenas y baratas han hecho que estos escáneres no resulten tan privativos.

Escáner de tambor
Los escáneres de tambor son los que más fielmente reproducen el documento original, ya que producen digitalizaciones de gran resolución (hasta 4.000 ppp en modo óptico) y calidad. Sus problemas son la velocidad de escaneo (son lentos), no son indicados para documentos de papel quebradizo porque se realiza una manipulación brusca del mismo y requieren un alto nivel de habilidad por parte del operador. Además, son bastante caros.
Utilizan una tecnología diferente a la del CCD. Los originales, normalmente transparencias (aunque se pueden escanear opacos también), se colocan en un cilindro transparente de cristal de gran pureza, que a su vez se monta en el escáner. El tambor gira entonces a gran velocidad mientras se hace la lectura de cada punto de la imagen. La fuente de luz suele ser un láser que se encuentra dentro del tambor, y el sensor un Tubo Foto Multiplicador (PMT) situado en la parte exterior del tambor.
Producen digitalizaciones de alta resolución y buena gama dinámica entre bajas y altas luces, con imágenes en colores primarios, que pueden ser convertidas en CMYK mientras el lector recorre la imagen.
Son muy caros, oscilando su precio, según modelos, entre 15.000 € y 200.000 €, por lo que suelen ser usados exclusivamente por empresas especializadas del sector de las artes gráficas (laboratorios, imprentas, editoriales, etc.).

Escáner para microfilm
Los escáneres para microfilm son dispositivos especializados en digitalizar películas en rollo, microfichas y tarjetas de apertura.
Puede ser difícil obtener una calidad buena y consistente en un escáner de este tipo, debido principalmente a que los suelen tener un funcionamiento complejo, la calidad y condición de la película puede variar y ofrecen una capacidad de mejora mínima. Son escáneres muy caros, existiendo pocas empresas que los fabriquen.

Escáner para transparencias
Los escáneres para transparencias se utilizan para digitalizar diapositivas, negativos fotográficos y documentos que no son adecuados para el escaneado directo. Pueden trabajar con varios formatos de película transparente, ya sea negativa, positiva, color o blanco y negro, de tamaño desde 35 mm hasta placas de 9 x 12 cm.
Existen dos modalidades de este tipo de escáneres:
Escáneres de 35 mm. Solo escanean negativos y transparencias, pero lo hacen a resoluciones muy altas.

Escáneres multiformato. Suelen capturar transparencias y negativos hasta formato medio o hasta formato de placas 4”x 5” o incluso 5”x 7”, tienen una resolución muy alta y un rango dinámico en ocasiones sorprendente, pero frecuentemente no permiten escanear opacos. El uso de medios transparentes por lo general produce imágenes con un buen rango dinámico, pero, dependiendo del tamaño del original, la resolución puede ser insuficiente para algunas necesidades.
La calidad obtenida es mayor que la que ofrecen los escáneres planos, aunque hay que tener cuidado con la presencia de motas de polvo o rascaduras en las transparencias, que pueden ocasionar la aparición de impurezas en la imagen digitalizada resultante.

Escáneres de mano
Estos escáners son dispositivos manuales que son arrastrados sobre la superficie de la imagen a escanear. Escanear documentos de esta manera requiere una mano firme, entonces una desigual velocidad de exploración produce imágenes distorsionadas, normalmente una lucecita sobre el escáner indica si la exploración fue demasiado rápida. Normalmente tienen un botón "Inicio", el cual es sostenido por el usuario durante la exploración; algunos interruptores para configurar la resolución óptica y un rodillo, lo que genera un reloj de pulso para sincronización con la computadora. La mayoría de escáneres de mano fueron en blanco y negro, y la luz generadad por una serie de LEDs verdes para iluminar la imagen. Un típico escáner de mano también tenía una un programa que abría una pequeña ventana a través de la cual se podía ver el documento que se escaneaba. Fueron populares durante la década de 1990 y, por lo general tenían un módulo de interfaz propietario específico para un determinado tipo de computadora, generalmente una Atari ST o Commodore Amiga.

Conexión con la computadora
El tamaño del fichero donde se guarda una imagen escaneada puede ser muy grande: una imagen con calidad de 24 bits un poco mayor que un A4 y descomprimida puede ocupar unos 100 megabytes. Los escáneres de hoy en día generan esta cantidad en unos pocos segundos, lo que quiere decir que se desearía poseer una conexión lo más rápida posible.
Antes los escáneres usaban conexiones paralelas que no podían ir más rápido de los 70 kilobytes/segundo, SCSI-II se adoptó para los modelos profesionales y aunque era algo más rápido (unos cuantos megabytes por segundo) era bastante más caro.
Hoy en día los modelos más recientes vienen equipados con conexión USB, que poseen una tasa de transferencia de 1.5 megapixel por segundo para los USB 1.1 y de hasta 60 megapixel por segundo para las conexiones USB 2.0, lo que elimina en gran medida el cuello de botella que se tenía al principio. Los dos estándares para interfaces existentes en el mercado de PCs con Windows o Macs son:
TWAIN. Originalmente se utilizaba para uso doméstico o de bajo coste. Actualmente se usa también para el escaneado de gran volumen.
ISIS. Creado por Plondíxel Translations, que utiliza SCSI-II, se emplea en máquinas grandes destinadas a empresas.

Datos de salida
Al escanear se obtiene como resultado una imagen RGB no comprimida que puede transferirse a la computadora. Algunos escáneres comprimen y limpian la imagen usando algún tipo de firmware embebido. Una vez se tiene la imagen en la computadora, se puede procesar con algún programa de tratamiento de imágenes como Photoshop o GIMP y se puede guardar en cualquier unidad de almacenamiento como el disco duro.
Normalmente las imágenes escaneadas se guardan con formato JPEG, TIFF, Mapa de bits y PNG dependiendo del uso que se le quiera dar a dicha imagen más tarde.
Cabe mencionar que algunos escáneres se utilizan para capturar texto editable (no sólo imágenes como se había visto hasta ahora), siempre y cuando la computadora pueda leer este texto. A este proceso se le llama OCR (Optical Carácter Recognition).


Datos de la instalación y periférico del escanner:
Para poder dar inicio a la instalación nos dirán todos los datos que colocamos:
Idioma.
Tipo de instalación.
Ruta de acceso.
Iconos del escritorio.
Periférico (USB).
Se da inicio a la instalación:
Por fin se da inicio a la instalación, por lo general este es el proceso mas tardado de todos, se debe de tener paciencia.
Termino de la instalación:
Una vez terminada la instalación debemos de reiniciar el ordenador para que la instalación termine satisfactoriamente.
Una vez instalado y reiniciado el ordenador esta listo para entrar en uso, a continuación describimos sus partes:
